Задвижки стальные клиновые 31с45нж PN 16,0 МПа (160 кг/см2)
Назначение: Задвижка предназначена для установки на трубопроводах в качестве запорного устройства;
Рабочие среды: Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, природный газ, жидкие, газообразные и химически активные среды, по отношению к которым, материалы, применяемые в задвижке, коррозионностойкие;
Установочное положение задвижек:
— Задвижки с маховиком - приводом вверх, но допускается отклонение от вертикали до 90° в любую сторону для задвижек до DN 300 включительно;
— Задвижки с редуктором и под привод - приводом вверх, но допускается отклонение до 90° в любую сторону для задвижек до DN 150 включительно, свыше DN 150 до DN 300 включительно допускается отклонение до 30° в любую сторону, для задвижек свыше DN 300 допускается отклонение не более 5° в любую сторону;
При отклонении задвижки с управлением от электропривода (пневмо-, гидро-) необходимо наличие опоры под корпус привода.
Класс герметичности по ГОСТ 9544-2015: А.
Присоединение к трубопроводу: под приварку, фланцевое.
Фланцевые присоединительные размеры по ГОСТ 33259-2015: исполнение J.
Срок службы: не менее 10 лет.
Гарантийный срок эксплуатации: 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки заводом-изготовителем.
Сертификаты и декларации о соответствии техническим регламентам
Декларация соответствия ТР ТС 032/2013
Сертификат соответствия ТР ТС 032/2013
Декларация соответствия ТР ТС 010/2011
Технические характеристики задвижек стальных клиновых фланцевых 31с45нж
PN 16,0 МПа (160 кг/см2)
Условия эксплуатации задвижек стальных 31с45нж
- Температура рабочей среды: от минус 40°С до плюс 450°С
- Условия эксплуатации: У
- Минимальная температура окружающего воздуха: минус 40°С

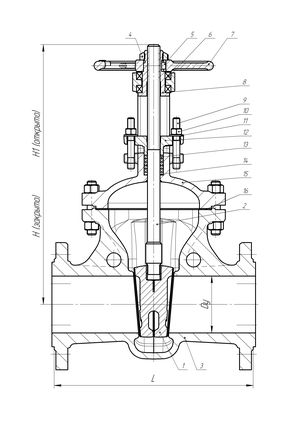

Материальное исполнение задвижек стальных 31с45нж
- 1. Корпус: сталь 25Л
- 2. Крышка: сталь 25Л
- 3. Клин: сталь 25Л
- 4. Шпиндель: 20Х13
- 5. Гайка шпинделя: латунь ЛС59
- 6. Гайка: сталь 45
- 7. Шпилька, болт: 35ХМ
- 8. Болт откидной: 35ХМ
- 9. Прокладка: спирально-навитая
- 10. Набивка сальника: ТРГ
- 11. Маховик: чугун
- 12. Подшипник: по ГОСТ 7872-89
- 13. Наплавка на кольце в корпусе: сталь по типу 20Х13
- 14. Наплавка на клине: сталь по типу 20Х13
Задвижка стальная клиновая литая 31с45нж

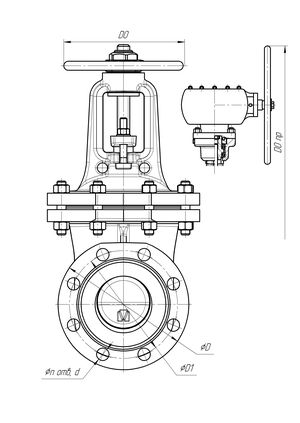

Габаритные размеры задвижек стальных фланцевых 31с45нж
| Наименование | DN | L | D | D0 | H | H1 | Масса, кг |
|---|---|---|---|---|---|---|---|
| Задвижка 31с45нж Ду 50 | 50 | 300 | 195 | 300 | 435 | 498 | 52 |
| Задвижка 31с45нж Ду 80 | 80 | 390 | 230 | 350 | 481 | 573 | 102 |
| Задвижка 31с45нж Ду 100 | 100 | 450 | 265 | 450 | 784 | 904 | 160 |
| Задвижка 31с45нж Ду 150 | 150 | 559 | 350 | 500 | 665 | 820 | 291 |
| Задвижка 31с45нж Ду 200 | 200 | 660 | 430 | 450 | 1262 | 1482 | 442 |
| Задвижка 31с45нж Ду 250 | 250 | 787 | 500 | 450 | 1524 | 1794 | 650 |
*Выбор задвижек должен производиться, исходя из стойкости материалов в применямых средах, с учетом вида коррозии в соответствии с требованиями ГОСТ 9.908. Рабочая среда, проходящая через задвижку, должна соответствовать стандартам и техническим условиям на нее. Применяемая среда для углеродистых сталей не должна обладать скоростью коррозии более 0,1 мм в год.
