Задвижки стальные клиновые 30с76нж PN 6,3 МПа (63 кг/см2)

Скачать

Назначение: Задвижка предназначена для установки на трубопроводах в качестве запорного устройства;

Рабочие среды: Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, природный газ, жидкие, газообразные и химически активные среды, по отношению к которым, материалы, применяемые в задвижке, коррозионностойкие;

Установочное положение задвижек:
— Задвижки с маховиком - приводом вверх, но допускается отклонение от вертикали до 90° в любую сторону для задвижек до DN 300 включительно;
— Задвижки с редуктором и под привод - приводом вверх, но допускается отклонение до 90° в любую сторону для задвижек до DN 150 включительно, свыше DN 150 до DN 300 включительно допускается отклонение до 30°  в любую сторону, для задвижек свыше DN 300 допускается отклонение не более 5° в любую сторону;
При отклонении задвижки с управлением от электропривода (пневмо-, гидро-) необходимо наличие опоры под корпус привода.

Класс герметичности по ГОСТ 9544-2015: А.

Присоединение к трубопроводу: под приварку, фланцевое.
Фланцевые присоединительные размеры по ГОСТ 33259-2015: исполнение J.

Срок службы: не менее 10 лет.
Гарантийный срок эксплуатации: 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки заводом-изготовителем.

Сертификаты и декларации о соответствии техническим регламентам

Декларация соответствия ТР ТС 032/2013
Сертификат соответствия ТР ТС 032/2013
Декларация соответствия ТР ТС 010/2011



Технические характеристики задвижек стальных клиновых фланцевых 30с76нж
PN 6,3 МПа (63 кг/см2)

Условия эксплуатации задвижек стальных 30с76нж

  • Температура рабочей среды: от минус 40°С до плюс 450°С
  • Условия эксплуатации: У
  • Минимальная температура окружающего воздуха: минус 40°С


Материальное исполнение задвижек стальных 30с76нж

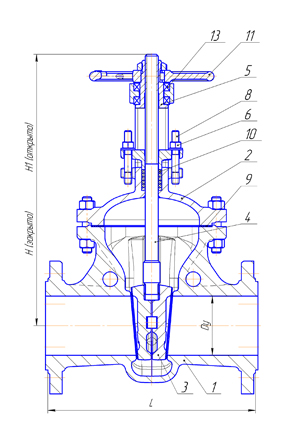

Задвижка стальная клиновая литая 30с76нж

  • 1. Корпус: сталь 25Л
  • 2. Крышка: сталь 25Л
  • 3. Клин: сталь 25Л
  • 4. Шпиндель: 20Х13
  • 5. Гайка шпинделя: латунь ЛС59
  • 6. Гайка: сталь 45
  • 7. Шпилька, болт: сталь 35ХМ
  • 8. Болт откидной: сталь 35ХМ
  • 9. Прокладка: спирально-навитая/li>
  • 10. Набивка сальника: ТРГ
  • 11. Маховик: чугун
  • 12. Подшипник: по ГОСТ 7872-89
  • 13. Наплавка на кольце в корпусе: сталь по типу 20Х13
  • 14. Наплавка на клине: сталь по типу 20Х13







Задвижка стальная клиновая литая 30с76нж

Задвижка стальная клиновая литая 30с76нж

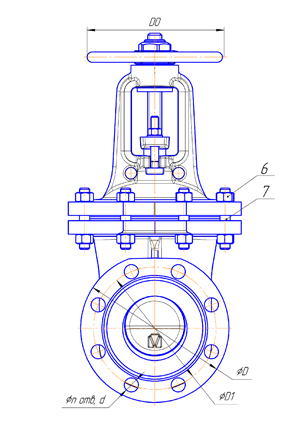

Габаритные размеры задвижек стальных фланцевых 30с76нж

Наименование DN L D D0 H H1 Масса, кг
Задвижка 30с76нж Ду 50 50 270 175 220 443 513 27
Задвижка 30с76нж Ду 80 80 321 210 280 539 639 46
Задвижка 30с76нж Ду 100 100 359 250 350 625 745 68
Задвижка 30с76нж Ду 150 150 447 340 430 999 1169 135
Задвижка 30с76нж Ду 200 200 536 405 490 1020 1240 237
Задвижка 30с76нж Ду 250 250 625 470 500 1218 1488 408
Задвижка 30с76нж Ду 300 300 714 530 600 1356 1676 590

*Выбор задвижек должен производиться, исходя из стойкости материалов в применямых средах, с учетом вида коррозии в соответствии с  требованиями ГОСТ 9.908. Рабочая среда, проходящая через задвижку, должна соответствовать стандартам и техническим условиям на нее.  Применяемая среда для углеродистых сталей не должна обладать скоростью коррозии более 0,1 мм в год.
