Задвижки стальные клиновые 30с541нж PN 1,6 МПа (16 кг/см2)
Назначение: Задвижка предназначена для установки на трубопроводах в качестве запорного устройства;
Рабочие среды: Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, природный газ, жидкие, газообразные и химически активные среды, по отношению к которым, материалы, применяемые в задвижке, коррозионностойкие;
Установочное положение задвижек:
— Задвижки с маховиком - приводом вверх, но допускается отклонение от вертикали до 90° в любую сторону для задвижек до DN 300 включительно;
— Задвижки с редуктором и под привод - приводом вверх, но допускается отклонение до 90° в любую сторону для задвижек до DN 150 включительно, свыше DN 150 до DN 300 включительно допускается отклонение до 30° в любую сторону, для задвижек свыше DN 300 допускается отклонение не более 5° в любую сторону;
При отклонении задвижки с управлением от электропривода (пневмо-, гидро-) необходимо наличие опоры под корпус привода.
Класс герметичности по ГОСТ 9544-2015: А.
Присоединение к трубопроводу: под приварку, фланцевое.
Фланцевые присоединительные размеры по ГОСТ 33259-2015: исполнение B;
По спец.заказу возможно изготовление задвижек с фланцевым исполнением Е, F, C, D.
Срок службы: не менее 10 лет.
Гарантийный срок эксплуатации: 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки заводом-изготовителем.
Сертификаты и декларации о соответствии техническим регламентам
Декларация соответствия ТР ТС 032/2013
Сертификат соответствия ТР ТС 032/2013
Декларация соответствия ТР ТС 010/2011
Технические характеристики задвижек стальных клиновых фланцевых 30с541нж
PN 1,6 МПа (16 кг/см2)
Условия эксплуатации задвижек стальных 30с541нж
- Температура рабочей среды: от минус 40°С до плюс 450°С
- Условия эксплуатации: У
- Минимальная температура окружающего воздуха: минус 40°С
Материальное исполнение задвижек стальных 30с541нж
- 1. Корпус: сталь 25Л
- 2. Крышка: сталь 25Л
- 3. Клин (диски): сталь 25Л
- 4. Шпиндель: 20Х13
- 5. Гайка шпинделя: Сталь 45, латунь ЛС59
- 6. Гайка: сталь 25Л
- 7. Шпилька, болт: сталь 35
- 8. Болт откидной: сталь 35
- 9. Уплотнение между корпусом и крышкой (прокладка): паронит, ТРГ
- 10. Набивка сальника: АГИ, ТРГ
- 11. Подшипник: по ГОСТ 7872-89
- 12. Редуктор: редуктор конический или цилиндрический
- 13. Наплавка на кольце в корпусе: 07Х25Н13
- 14. Наплавка на клине: сталь по типу 20Х13

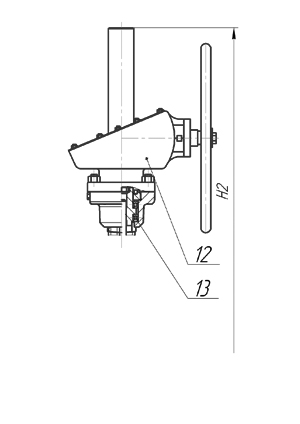

Задвижка стальная клиновая литая 30с541нж
Габаритные размеры задвижек стальных фланцевых 30с541нж
| Наименование | DN | D | L | H3 |
|---|---|---|---|---|
| Задвижка 30с541нж DN 350 | 350 | 520 | 550 | 1590 |
| Задвижка 30с541нж DN 400 | 400 | 580 | 600 | 1710 |
| Задвижка 30с541нж DN 500 | 500 | 710 | 700 | 2170 |
| Задвижка 30с541нж DN 600 | 600 | 840 | 800 | 2325 |
| Задвижка 30с541нж DN 700 | 700 | 910 | 900 | 2825 |
| Задвижка 30с541нж DN 800 | 800 | 1020 | 1000 | 3480 |
| Задвижка 30с541нж DN 1000 | 1000 | 1255 | 1200 | 4280 |
| Задвижка 30с541нж DN 1200 | 1200 | 1485 | 1400 | 5090 |
*Выбор задвижек должен производиться, исходя из стойкости материалов в применямых средах, с учетом вида коррозии в соответствии с требованиями ГОСТ 9.908. Рабочая среда, проходящая через задвижку, должна соответствовать стандартам и техническим условиям на нее. Применяемая среда для углеродистых сталей не должна обладать скоростью коррозии более 0,1 мм в год.
