Задвижки стальные клиновые 30с15нж PN 4,0 МПа (40 кг/см2)

Скачать

Назначение: Задвижка предназначена для установки на трубопроводах в качестве запорного устройства;

Рабочие среды: Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, природный газ, жидкие, газообразные и химически активные среды, по отношению к которым, материалы, применяемые в задвижке, коррозионностойкие;

Установочное положение задвижек:
— Задвижки с маховиком - приводом вверх, но допускается отклонение от вертикали до 90° в любую сторону для задвижек до DN 300 включительно;
— Задвижки с редуктором и под привод - приводом вверх, но допускается отклонение до 90° в любую сторону для задвижек до DN 150 включительно, свыше DN 150 до DN 300 включительно допускается отклонение до 30°  в любую сторону, для задвижек свыше DN 300 допускается отклонение не более 5° в любую сторону;
При отклонении задвижки с управлением от электропривода (пневмо-, гидро-) необходимо наличие опоры под корпус привода.

Класс герметичности по ГОСТ 9544-2015: А.

Присоединение к трубопроводу: под приварку, фланцевое.
Фланцевые присоединительные размеры по ГОСТ 33259-2015: исполнение Е;
По спец.заказу возможно изготовление задвижек с фланцевым исполнением F, C, D.

Срок службы: не менее 10 лет.
Гарантийный срок эксплуатации: 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки заводом-изготовителем.

Сертификаты и декларации о соответствии техническим регламентам

Декларация соответствия ТР ТС 032/2013
Сертификат соответствия ТР ТС 032/2013
Декларация соответствия ТР ТС 010/2011



Технические характеристики задвижек стальных клиновых фланцевых 30с15нж
PN 4,0 МПа (40 кг/см2)

Условия эксплуатации задвижек стальных 30с15нж

  • Температура рабочей среды: от минус 40°С до плюс 450°С
  • Условия эксплуатации: У
  • Минимальная температура окружающего воздуха: минус 40°С


Материальное исполнение задвижек стальных 30с15нж

Задвижка стальная клиновая литая 30с15нж

  • 1. Корпус:  сталь 25Л
  • 2. Крышка:  сталь 25Л
  • 3. Клин (диски):  сталь25Л
  • 4. Шпиндель:  20Х13
  • 5. Гайка шпинделя: латунь ЛС59
  • 6. Гайка:  сталь 25
  • 7. Шпилька, болт:  сталь 35
  • 8. Болт откидной или анкерный:  сталь 35
  • 9. Уплотнение между корпусом и крышкой (прокладка):  ТРГ
  • 10. Набивка сальника:  ТРГ
  • 11. Маховик:  чугун
  • 12. Подшипник:  по ГОСТ 7872-89
  • 13. Наплавка на кольце в корпусе:  07Х25Н13
  • 14. Наплавка на клине:  сталь по типу 20Х13




  •

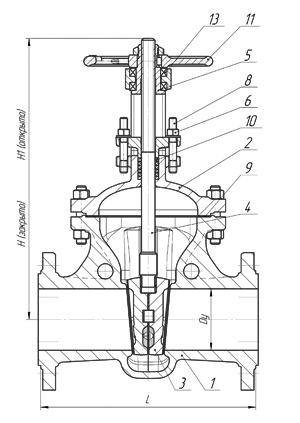

Задвижка стальная клиновая литая 30с15нж

 Задвижка стальная клиновая литая 30с15нж (упругий клин), Ду 50 - 300 мм

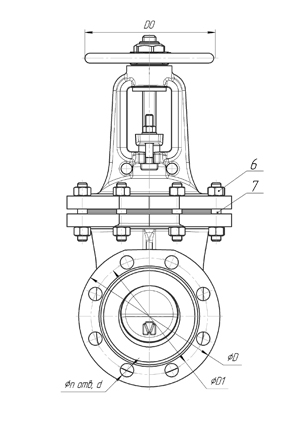

Габаритные размеры задвижек стальных фланцевых 30с15нж

Наименование DN L D D0 H H1 Масса, кг
Задвижка 30с15нж Ду 50 50 216/250 160 160 283 345 20
Задвижка 30с15нж Ду 80 80 283/310 195 210 392 486 35,8
Задвижка 30с15нж Ду 100 100 305/350 230 210 450 565 50,8
Задвижка 30с15нж Ду 150 150 403/450 300 310 600 768 111
Задвижка 30с15нж Ду 200 200 419 375 400 753 972 200
Задвижка 30с15нж Ду 250 250 457 445 450 1098 1368 256
Задвижка 30с15нж Ду 300 300 502 510 500 1125 1450 355
Задвижка 30с15нж Ду 350 350 762 570 550 1204 1565 400
Задвижка 30с15нж Ду 400 400 838 655 560 750

*Выбор задвижек должен производиться, исходя из стойкости материалов в применямых средах, с учетом вида коррозии в соответствии с  требованиями ГОСТ 9.908. Рабочая среда, проходящая через задвижку, должна соответствовать стандартам и техническим условиям на нее.  Применяемая среда для углеродистых сталей не должна обладать скоростью коррозии более 0,1 мм в год.
