Задвижки стальные клиновые 30нж941нж PN 1,6 МПа (16 кг/см²)

Скачать

Назначение: Задвижка предназначена для установки на трубопроводах в качестве запорного устройства;

Рабочие среды: Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, природный газ, жидкие, газообразные и химически активные среды, по отношению к которым, материалы, применяемые в задвижке, коррозионностойкие;

Установочное положение задвижек:
— Задвижки с маховиком - приводом вверх, но допускается отклонение от вертикали до 90° в любую сторону для задвижек до DN 300 включительно;
— Задвижки с редуктором и под привод - приводом вверх, но допускается отклонение до 90° в любую сторону для задвижек до DN 150 включительно, свыше DN 150 до DN 300 включительно допускается отклонение до 30°  в любую сторону, для задвижек свыше DN 300 допускается отклонение не более 5° в любую сторону;
При отклонении задвижки с управлением от электропривода (пневмо-, гидро-) необходимо наличие опоры под корпус привода.

Класс герметичности по ГОСТ 9544-2015: А.

Присоединение к трубопроводу: под приварку, фланцевое.
Фланцевые присоединительные размеры по ГОСТ 33259-2015: исполнение B;
По спец.заказу возможно изготовление задвижек с фланцевым исполнением Е, F, C, D.

Срок службы: не менее 10 лет.
Гарантийный срок эксплуатации: 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки заводом-изготовителем.

Сертификаты и декларации о соответствии техническим регламентам

Декларация соответствия ТР ТС 032/2013
Сертификат соответствия ТР ТС 032/2013
Декларация соответствия ТР ТС 010/2011

Технические характеристики задвижек стальных клиновых фланцевых 30нж941нж
PN 1,6 МПа (16 кг/см²)

Условия эксплуатации задвижек стальных 30нж941нж

• Температура рабочей среды: от минус 60°С до плюс 600°С
• Условия эксплуатации: УХЛ
• Минимальная температура окружающего воздуха: минус 60°С



Материальное исполнение задвижек стальных 30нж941нж

• 1. Корпус: сталь 12Х18Н9ТЛ
• 2. Крышка: сталь 12Х18Н9ТЛ
• 3. Клин (диски): сталь 12Х18Н9ТЛ
• 4. Шпиндель: сталь 12Х18Н9Т
• 5. Гайка шпинделя: латунь ЛС59
• 6. Гайка: сталь 12Х18Н9Т
• 7. Шпилька, болт: сталь 45Х14Н14В2М
• 8. Болт откидной или анкерный: сталь 45Х14Н14В2М
• 9. Уплотнение между корпусом и крышкой (прокладка): ТРГ
• 10. Набивка сальника: ТРГ
• 11. Подшипник: по ГОСТ 7872-89
• 12. Наплавка на кольце в корпусе: сталь 04Х19Н9С2

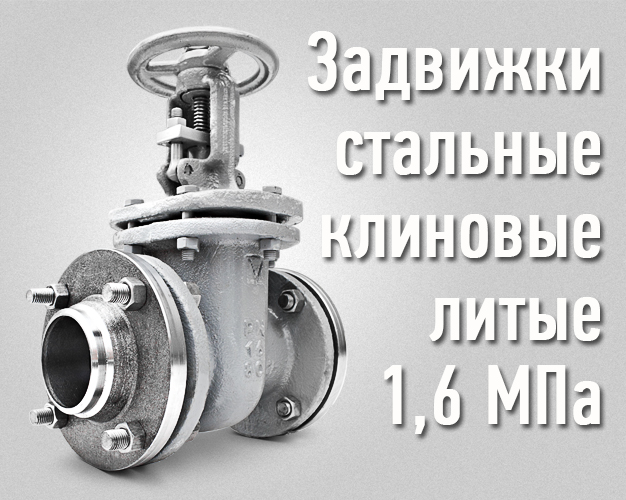

 Задвижка стальная клиновая литая 30нж941нж (двухдисковый клин)

ПРИНИМАЮТСЯ ЗАКАЗЫ НА ЗАДВИЖКИ 30НЖ941НЖ С ЦЕЛЬНЫМ КЛИНОМ

Упругий клин

Габаритные размеры задвижек стальных фланцевых 30нж941нж

Характеристики задвижек 30нж941нж для подбора электропривода

                  Выбор задвижек должен производиться, исходя из стойкости материалов в применямых средах, с учетом вида коррозии в соответствии с  требованиями ГОСТ 9.908. Рабочая среда, проходящая через задвижку, должна соответствовать стандартам и техническим условиям на нее.  Применяемая среда для углеродистых сталей не должна обладать скоростью коррозии более 0,1 мм в год.

Задвижки стальные клиновые 30нж41нж PN 1,6 МПа (16 кг/см²)

Скачать

Назначение: Задвижка предназначена для установки на трубопроводах в качестве запорного устройства;

Рабочие среды: Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, природный газ, жидкие, газообразные и химически активные среды, по отношению к которым, материалы, применяемые в задвижке, коррозионностойкие;

Установочное положение задвижек:
— Задвижки с маховиком - приводом вверх, но допускается отклонение от вертикали до 90° в любую сторону для задвижек до DN 300 включительно;
— Задвижки с редуктором и под привод - приводом вверх, но допускается отклонение до 90° в любую сторону для задвижек до DN 150 включительно, свыше DN 150 до DN 300 включительно допускается отклонение до 30°  в любую сторону, для задвижек свыше DN 300 допускается отклонение не более 5° в любую сторону;
При отклонении задвижки с управлением от электропривода (пневмо-, гидро-) необходимо наличие опоры под корпус привода.

Класс герметичности по ГОСТ 9544-2015: А.

Присоединение к трубопроводу: под приварку, фланцевое.
Фланцевые присоединительные размеры по ГОСТ 33259-2015: исполнение B;
По спец.заказу возможно изготовление задвижек с фланцевым исполнением Е, F, C, D.

Срок службы: не менее 10 лет.
Гарантийный срок эксплуатации: 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки заводом-изготовителем.

Сертификаты и декларации о соответствии техническим регламентам

Декларация соответствия ТР ТС 032/2013
Сертификат соответствия ТР ТС 032/2013
Декларация соответствия ТР ТС 010/2011

Технические характеристики задвижек стальных клиновых фланцевых
30нж41нж PN 1,6 МПа (16 кг/см²)

Условия эксплуатации задвижек стальных 30нж41нж

• Температура рабочей среды: от минус 60°С до плюс 600°С
• Условия эксплуатации: УХЛ
• Минимальная температура окружающего воздуха: минус 60°С

Материальное исполнение задвижек стальных 30нж41нж

• 1. Корпус: сталь 12Х18Н9ТЛ
• 2. Крышка:  сталь 12Х18Н9ТЛ
• 3. Клин (диски):  сталь 12Х18Н9ТЛ
• 4. Шпиндель:  сталь 12Х18Н9Т
• 5. Гайка шпинделя:  латунь ЛС59
• 6. Гайка:  сталь 12Х18Н9Т
• 7. Шпилька, болт:  сталь 45Х14Н14В2М
• 8. Болт откидной:  сталь 45Х14Н14В2М
• 9. Уплотнение между корпусом и крышкой (прокладка):  ТРГ
• 10. Набивка сальника:  ТРГ
• 11. Маховик:  чугун
• 12. Подшипник:  по ГОСТ 7872-89
• 13. Наплавка на кольце в корпусе:  сталь 04Х19Н9С2

 Задвижка стальная клиновая литая 30нж41нж (двухдисковый клин)

ПРИНИМАЮТСЯ ЗАКАЗЫ НА ЗАДВИЖКИ 30НЖ41НЖ С ЦЕЛЬНЫМ КЛИНОМ

Упругий клин

Габаритные размеры задвижек стальных фланцевых 30нж41нж

Выбор задвижек должен производиться, исходя из стойкости материалов в применямых средах, с учетом вида коррозии в соответствии с  требованиями ГОСТ 9.908. Рабочая среда, проходящая через задвижку, должна соответствовать стандартам и техническим условиям на нее.  Применяемая среда для углеродистых сталей не должна обладать скоростью коррозии более 0,1 мм в год.

Задвижки стальные клиновые 30лс941нж PN 1,6 МПа (16 кг/см²)

Скачать

Назначение: Задвижка предназначена для установки на трубопроводах в качестве запорного устройства;

Рабочие среды: Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, природный газ, жидкие, газообразные и химически активные среды, по отношению к которым, материалы, применяемые в задвижке, коррозионностойкие;

Установочное положение задвижек:
— Задвижки с маховиком - приводом вверх, но допускается отклонение от вертикали до 90° в любую сторону для задвижек до DN 300 включительно;
— Задвижки с редуктором и под привод - приводом вверх, но допускается отклонение до 90° в любую сторону для задвижек до DN 150 включительно, свыше DN 150 до DN 300 включительно допускается отклонение до 30°  в любую сторону, для задвижек свыше DN 300 допускается отклонение не более 5° в любую сторону;
При отклонении задвижки с управлением от электропривода (пневмо-, гидро-) необходимо наличие опоры под корпус привода.

Класс герметичности по ГОСТ 9544-2015: А.

Присоединение к трубопроводу: под приварку, фланцевое.
Фланцевые присоединительные размеры по ГОСТ 33259-2015: исполнение B;
По спец.заказу возможно изготовление задвижек с фланцевым исполнением Е, F, C, D.

Срок службы: не менее 10 лет.
Гарантийный срок эксплуатации: 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки заводом-изготовителем.

Сертификаты и декларации о соответствии техническим регламентам

Декларация соответствия ТР ТС 032/2013
Сертификат соответствия ТР ТС 032/2013
Декларация соответствия ТР ТС 010/2011

Технические характеристики задвижек стальных клиновых фланцевых 30лс941нж
PN 1,6 МПа (16 кг/см²)

Условия эксплуатации задвижек стальных 30лс941нж

• Температура рабочей среды: от минус 60°С до плюс 450°С
• Условия эксплуатации: ХЛ
• Минимальная температура окружающего воздуха: минус 60°С



Материальное исполнение задвижек стальных 30лс941нж

• 1. Корпус: сталь 20ГЛ
• 2. Крышка: сталь 20ГЛ
• 3. Клин (диски): сталь 20ГЛ*
• 4. Шпиндель: сталь 14Х17Н2
• 5. Гайка шпинделя:  латунь ЛС59
• 6. Гайка: сталь 35Х
• 7. Шпилька, болт: сталь 40Х
• 8. Болт откидной: сталь 40Х
• 9. Уплотнение между корпусом и крышкой (прокладка): ТРГ
• 11. Набивка сальника: ТРГ
• 12. Наплавка на кольце в корпусе: сталь 07Х25Н13
• 13. Наплавка на клине: сталь 13Х25Т**
• 14. Подшипник: подшипник по ГОСТ 7872-89

  *20Х13Л для задвижек DN50
  **исключая задвижки DN50

  Задвижка стальная клиновая литая 30лс941нж (двухдисковый клин), DN 50 - 300 мм

ПРИНИМАЮТСЯ ЗАКАЗЫ НА ЗАДВИЖКИ 30ЛС941НЖ С ЦЕЛЬНЫМ КЛИНОМ

Упругий клин, DN 50 - 1200 мм

Габаритные размеры задвижек стальных фланцевых 30лс941нж

Характеристики задвижек 30лс941нж для подбора электропривода

                  Выбор задвижек должен производиться, исходя из стойкости материалов в применямых средах, с учетом вида коррозии в соответствии с  требованиями ГОСТ 9.908. Рабочая среда, проходящая через задвижку, должна соответствовать стандартам и техническим условиям на нее.  Применяемая среда для углеродистых сталей не должна обладать скоростью коррозии более 0,1 мм в год.

Задвижки стальные клиновые 30лс541нж PN 1,6 МПа (16 кг/см²)

Скачать

Назначение: Задвижка предназначена для установки на трубопроводах в качестве запорного устройства;

Рабочие среды: Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, природный газ, жидкие, газообразные и химически активные среды, по отношению к которым, материалы, применяемые в задвижке, коррозионностойкие;

Установочное положение задвижек:
— Задвижки с маховиком - приводом вверх, но допускается отклонение от вертикали до 90° в любую сторону для задвижек до DN 300 включительно;
— Задвижки с редуктором и под привод - приводом вверх, но допускается отклонение до 90° в любую сторону для задвижек до DN 150 включительно, свыше DN 150 до DN 300 включительно допускается отклонение до 30°  в любую сторону, для задвижек свыше DN 300 допускается отклонение не более 5° в любую сторону;
При отклонении задвижки с управлением от электропривода (пневмо-, гидро-) необходимо наличие опоры под корпус привода.

Класс герметичности по ГОСТ 9544-2015: А.

Присоединение к трубопроводу: под приварку, фланцевое.
Фланцевые присоединительные размеры по ГОСТ 33259-2015: исполнение B;
По спец.заказу возможно изготовление задвижек с фланцевым исполнением Е, F, C, D.

Срок службы: не менее 10 лет.
Гарантийный срок эксплуатации: 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки заводом-изготовителем.

Сертификаты и декларации о соответствии техническим регламентам

Декларация соответствия ТР ТС 032/2013
Сертификат соответствия ТР ТС 032/2013
Декларация соответствия ТР ТС 010/2011



Технические характеристики задвижек стальных клиновых фланцевых 30лс541нж

PN 1,6 МПа (16 кг/см²)

Условия эксплуатации задвижек стальных 30лс541нж

• Температура рабочей среды: от минус 60°С до плюс 450°С
• Условия эксплуатации: ХЛ
• Минимальная температура окружающего воздуха: минус 60°С

Материальное исполнение задвижек стальных 30лс541нж

• 1. Корпус: сталь 20ГЛ
• 2. Крышка: сталь 20ГЛ
• 3. Клин (диски): сталь 20ГЛ*
• 4. Шпиндель: сталь 14Х17Н2
• 5. Гайка шпинделя:  латунь ЛС59
• 6. Гайка: сталь 35Х
• 7. Шпилька, болт: сталь 40Х
• 8. Болт откидной: сталь 40Х
• 9. Уплотнение между корпусом и крышкой (прокладка): ТРГ
• 10. Набивка сальника: ТРГ
• 11. Подшипник: по ГОСТ 7872-89
• 12. Редуктор: конический или цилиндрический
• 13. Наплавка на кольце в корпусе: сталь 07Х25Н13
• 14. Наплавка на клине: сталь 13Х25Т

 Задвижка стальная клиновая литая 30лс541нж

Габаритные размеры задвижек стальных фланцевых 30лс541нж

Выбор задвижек должен производиться, исходя из стойкости материалов в применямых средах, с учетом вида коррозии в соответствии с  требованиями ГОСТ 9.908. Рабочая среда, проходящая через задвижку, должна соответствовать стандартам и техническим условиям на нее.  Применяемая среда для углеродистых сталей не должна обладать скоростью коррозии более 0,1 мм в год.

Задвижки стальные клиновые 30лс41нж PN 1,6 МПа (16 кг/см²)

Скачать

Назначение: Задвижка предназначена для установки на трубопроводах в качестве запорного устройства;

Рабочие среды: Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, природный газ, жидкие, газообразные и химически активные среды, по отношению к которым, материалы, применяемые в задвижке, коррозионностойкие;

Установочное положение задвижек:
— Задвижки с маховиком - приводом вверх, но допускается отклонение от вертикали до 90° в любую сторону для задвижек до DN 300 включительно;
— Задвижки с редуктором и под привод - приводом вверх, но допускается отклонение до 90° в любую сторону для задвижек до DN 150 включительно, свыше DN 150 до DN 300 включительно допускается отклонение до 30°  в любую сторону, для задвижек свыше DN 300 допускается отклонение не более 5° в любую сторону;
При отклонении задвижки с управлением от электропривода (пневмо-, гидро-) необходимо наличие опоры под корпус привода.

Класс герметичности по ГОСТ 9544-2015: А.

Присоединение к трубопроводу: под приварку, фланцевое.
Фланцевые присоединительные размеры по ГОСТ 33259-2015: исполнение B;
По спец.заказу возможно изготовление задвижек с фланцевым исполнением Е, F, C, D.

Срок службы: не менее 10 лет.
Гарантийный срок эксплуатации: 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки заводом-изготовителем.

Сертификаты и декларации о соответствии техническим регламентам

Декларация соответствия ТР ТС 032/2013
Сертификат соответствия ТР ТС 032/2013
Декларация соответствия ТР ТС 010/2011

Технические характеристики задвижек стальных клиновых фланцевых 30лс41нж
PN 1,6 МПа (16 кг/см²)

Условия эксплуатации задвижек стальных 30лс41нж

• Температура рабочей среды: от минус 60°С до плюс 450°С
• Условия эксплуатации: ХЛ
• Минимальная температура окружающего воздуха: минус 60°С

Материальное исполнение задвижек стальных 30лс41нж

• 1. Корпус: сталь 20ГЛ
• 2. Крышка: сталь 20ГЛ
• 3. Клин (диски): сталь 20ГЛ
• 4. Шпиндель: сталь 14Х17Н2
• 5. Гайка шпинделя: латунь ЛС59
• 6. Гайка: сталь 35Х
• 7. Шпилька, болт: сталь 40Х
• 8. Болт откидной: сталь 40Х
• 9. Уплотнение между корпусом и крышкой (прокладка): ТРГ
• 10. Набивка сальника: ТРГ
• 11. Маховик: Чугун
• 12. Подшипник:по ГОСТ 7872-89
• 13. Наплавка на кольце в корпусе: сталь 07Х25Н13
• 14. Наплавка на клине: сталь 13Х25Т

  *20Х13Л для задвижек DN50
  **исключая задвижки DN50

Задвижка стальная клиновая литая 30лс41нж (двухдисковый клин), DN 50 - 300 мм

ПРИНИМАЮТСЯ ЗАКАЗЫ НА ЗАДВИЖКИ 30ЛС41НЖ С ЦЕЛЬНЫМ КЛИНОМ

Упругий клин, DN 50 - 400 мм

Габаритные размеры задвижек стальных фланцевых 30лс41нж

                  Выбор задвижек должен производиться, исходя из стойкости материалов в применямых средах, с учетом вида коррозии в соответствии с  требованиями ГОСТ 9.908. Рабочая среда, проходящая через задвижку, должна соответствовать стандартам и техническим условиям на нее.  Применяемая среда для углеродистых сталей не должна обладать скоростью коррозии более 0,1 мм в год.

Задвижки стальные клиновые 30с941нж PN 1,6 МПа (16 кг/см²)

Скачать

Назначение: Задвижка предназначена для установки на трубопроводах в качестве запорного устройства;

Рабочие среды: Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, природный газ, жидкие, газообразные и химически активные среды, по отношению к которым, материалы, применяемые в задвижке, коррозионностойкие;

Установочное положение задвижек:
— Задвижки с маховиком - приводом вверх, но допускается отклонение от вертикали до 90° в любую сторону для задвижек до DN 300 включительно;
— Задвижки с редуктором и под привод - приводом вверх, но допускается отклонение до 90° в любую сторону для задвижек до DN 150 включительно, свыше DN 150 до DN 300 включительно допускается отклонение до 30°  в любую сторону, для задвижек свыше DN 300 допускается отклонение не более 5° в любую сторону;
При отклонении задвижки с управлением от электропривода (пневмо-, гидро-) необходимо наличие опоры под корпус привода.

Класс герметичности по ГОСТ 9544-2015: А.

Присоединение к трубопроводу: под приварку, фланцевое.
Фланцевые присоединительные размеры по ГОСТ 33259-2015: исполнение B;
По спец.заказу возможно изготовление задвижек с фланцевым исполнением Е, F, C, D.

Срок службы: не менее 10 лет.
Гарантийный срок эксплуатации: 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки заводом-изготовителем.

Сертификаты и декларации о соответствии техническим регламентам

Декларация соответствия ТР ТС 032/2013
Сертификат соответствия ТР ТС 032/2013
Декларация соответствия ТР ТС 010/2011

Технические характеристики задвижек стальных клиновых фланцевых 30с941нж
PN 1,6 МПа (16 кг/см²)

Условия эксплуатации задвижек стальных 30с941нж

• Температура рабочей среды: от минус 40°С до плюс 450°С
• Условия эксплуатации: У
• Минимальная температура окружающего воздуха: минус 40°С

Материальное исполнение задвижек стальных 30с941нж

• 1. Корпус: сталь 25Л
• 2. Крышка: сталь 25Л
• 3. Клин (диски): сталь 25Л*
• 4. Шпиндель: сталь 20Х13
• 5. Гайка шпинделя: латунь ЛС59
• 6. Гайка: сталь 25
• 7. Шпилька, болт: сталь 35
• 8. Болт откидной: сталь 35
• 9. Уплотнение между корпусом и крышкой (прокладка): ТРГ
• 10. Набивка сальника: ТРГ
• 11. Подшипник: по ГОСТ 7872-89
• 12. Наплавка на кольце в корпусе: сталь 07Х25Н13
• 13. Наплавка на клине: сталь 13Х25Т**

  *20Х13Л для задвижек DN50
  **исключая задвижки DN50

  Задвижка стальная клиновая литая 30с941нж (двухдисковый клин), DN 50 - 300 мм

ПРИНИМАЮТСЯ ЗАКАЗЫ НА ЗАДВИЖКИ 30С941НЖ С ЦЕЛЬНЫМ КЛИНОМ

Упругий клин, DN 50 - 1200 мм

Габаритные размеры задвижек стальных фланцевых 30с941нж

Характеристики задвижек 30с941нж для подбора электропривода

                 Выбор задвижек должен производиться, исходя из стойкости материалов в применямых средах, с учетом вида коррозии в соответствии с  требованиями ГОСТ 9.908. Рабочая среда, проходящая через задвижку, должна соответствовать стандартам и техническим условиям на нее.  Применяемая среда для углеродистых сталей не должна обладать скоростью коррозии более 0,1 мм в год.

Задвижки стальные клиновые 30с541нж PN 1,6 МПа (16 кг/см²)

Скачать

Назначение: Задвижка предназначена для установки на трубопроводах в качестве запорного устройства;

Рабочие среды: Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, природный газ, жидкие, газообразные и химически активные среды, по отношению к которым, материалы, применяемые в задвижке, коррозионностойкие;

Установочное положение задвижек:
— Задвижки с маховиком - приводом вверх, но допускается отклонение от вертикали до 90° в любую сторону для задвижек до DN 300 включительно;
— Задвижки с редуктором и под привод - приводом вверх, но допускается отклонение до 90° в любую сторону для задвижек до DN 150 включительно, свыше DN 150 до DN 300 включительно допускается отклонение до 30°  в любую сторону, для задвижек свыше DN 300 допускается отклонение не более 5° в любую сторону;
При отклонении задвижки с управлением от электропривода (пневмо-, гидро-) необходимо наличие опоры под корпус привода.

Класс герметичности по ГОСТ 9544-2015: А.

Присоединение к трубопроводу: под приварку, фланцевое.
Фланцевые присоединительные размеры по ГОСТ 33259-2015: исполнение B;
По спец.заказу возможно изготовление задвижек с фланцевым исполнением Е, F, C, D.

Срок службы: не менее 10 лет.
Гарантийный срок эксплуатации: 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки заводом-изготовителем.

Сертификаты и декларации о соответствии техническим регламентам

Декларация соответствия ТР ТС 032/2013
Сертификат соответствия ТР ТС 032/2013
Декларация соответствия ТР ТС 010/2011



Технические характеристики задвижек стальных клиновых фланцевых 30с541нж
PN 1,6 МПа (16 кг/см²)

Условия эксплуатации задвижек стальных 30с541нж

• Температура рабочей среды: от минус 40°С до плюс 450°С
• Условия эксплуатации: У
• Минимальная температура окружающего воздуха: минус 40°С

Материальное исполнение задвижек стальных 30с541нж

• 1. Корпус: сталь 25Л
• 2. Крышка: сталь 25Л
• 3. Клин (диски): сталь 25Л
• 4. Шпиндель: сталь 20Х13
• 5. Гайка шпинделя: латунь ЛС59
• 6. Гайка: сталь 25Л
• 7. Шпилька, болт: сталь 35
• 8. Болт откидной: сталь 35
• 9. Уплотнение между корпусом и крышкой (прокладка): ТРГ
• 10. Набивка сальника: ТРГ
• 11. Подшипник: по ГОСТ 7872-89
• 12. Редуктор: редуктор конический или цилиндрический
• 13. Наплавка на кольце в корпусе: сталь 07Х25Н13
• 14. Наплавка на клине: сталь 13Х25Т

Задвижка стальная клиновая литая 30с541нж

Габаритные размеры задвижек стальных фланцевых 30с541нж

                  Выбор задвижек должен производиться, исходя из стойкости материалов в применямых средах, с учетом вида коррозии в соответствии с  требованиями ГОСТ 9.908. Рабочая среда, проходящая через задвижку, должна соответствовать стандартам и техническим условиям на нее.  Применяемая среда для углеродистых сталей не должна обладать скоростью коррозии более 0,1 мм в год.

Задвижки стальные клиновые 30с41нж PN 1,6 МПа (16 кг/см²)

Скачать

Назначение: Задвижка предназначена для установки на трубопроводах в качестве запорного устройства;

Рабочие среды: Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, природный газ, жидкие, газообразные и химически активные среды, по отношению к которым, материалы, применяемые в задвижке, коррозионностойкие;

Установочное положение задвижек:
— Задвижки с маховиком - приводом вверх, но допускается отклонение от вертикали до 90° в любую сторону для задвижек до DN 300 включительно;
— Задвижки с редуктором и под привод - приводом вверх, но допускается отклонение до 90° в любую сторону для задвижек до DN 150 включительно, свыше DN 150 до DN 300 включительно допускается отклонение до 30°  в любую сторону, для задвижек свыше DN 300 допускается отклонение не более 5° в любую сторону;
При отклонении задвижки с управлением от электропривода (пневмо-, гидро-) необходимо наличие опоры под корпус привода.

Класс герметичности по ГОСТ 9544-2015: А.

Присоединение к трубопроводу: под приварку, фланцевое.
Фланцевые присоединительные размеры по ГОСТ 33259-2015: исполнение B;
По спец.заказу возможно изготовление задвижек с фланцевым исполнением Е, F, C, D.

Срок службы: не менее 10 лет.
Гарантийный срок эксплуатации: 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки заводом-изготовителем.

Сертификаты и декларации о соответствии техническим регламентам

Декларация соответствия ТР ТС 032/2013
Сертификат соответствия ТР ТС 032/2013
Декларация соответствия ТР ТС 010/2011

Технические характеристики задвижек стальных клиновых фланцевых 30с41нж
PN 1,6 МПа (16 кг/см²)

Условия эксплуатации задвижек стальных 30с41нж

• Температура рабочей среды: от минус 40°С до плюс 450°С
• Условия эксплуатации: У
• Минимальная температура окружающего воздуха: минус 40°С

Материальное исполнение задвижек стальных 30с41нж

• 1. Корпус: сталь 25Л
• 2. Крышка: сталь 25Л
• 3. Клин (диски): сталь 25Л*
• 4. Шпиндель: сталь 20Х13
• 5. Гайка шпинделя: латунь ЛС59
• 6. Гайка: сталь 25
• 7. Шпилька, болт: сталь 35
• 8. Болт откидной: сталь 35
• 9. Уплотнение между корпусом и крышкой (прокладка): ТРГ
• 10. Набивка сальника: ТРГ
• 11. Маховик: Чугун
• 12. Подшипник: по ГОСТ 7872-89
• 13. Наплавка на кольце в корпусе: сталь 07Х25Н13
• 14. Наплавка на клине: сталь 13Х25Т**

  *20Х13Л для задвижек DN50
  **исключая задвижки DN50

Задвижка стальная клиновая литая 30с41нж (двухдисковый клин), DN 50 - 300 мм

ПРИНИМАЮТСЯ ЗАКАЗЫ НА ЗАДВИЖКИ 30С41НЖ С ЦЕЛЬНЫМ КЛИНОМ

Задвижка стальная клиновая литая 30с41нж (упругий клин), DN 50 - 400 мм

Габаритные размеры задвижек стальных фланцевых 30с41нж

                  Выбор задвижек должен производиться, исходя из стойкости материалов в применямых средах, с учетом вида коррозии в соответствии с  требованиями ГОСТ 9.908. Рабочая среда, проходящая через задвижку, должна соответствовать стандартам и техническим условиям на нее.  Применяемая среда для углеродистых сталей не должна обладать скоростью коррозии более 0,1 мм в год.
